TD系列斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度_40m。TD系列斗式提升機嚴格按照JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式。TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不_60℃；TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多，應優先選用。TD型斗式提升機備有四種料斗，即：Q型（淺斗）、H型（弧底斗）、ZD型（中深斗）、SD型（深斗）。



4、牽引件為低合金高強度園環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長。

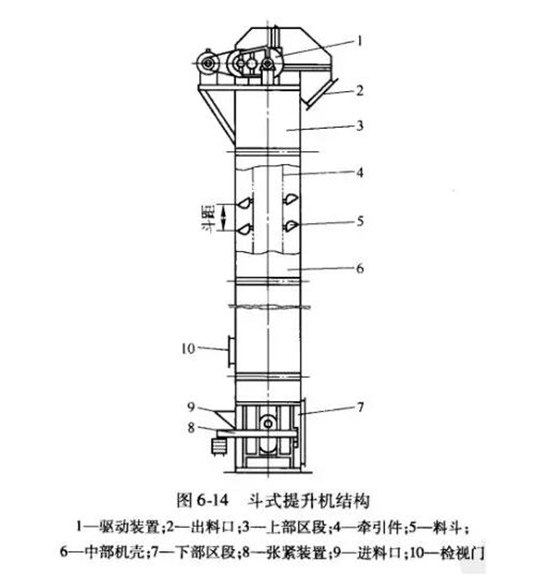

TD系列斗式提升機產品基本結構：
TD型斗式提升機由運行部分（料斗與牽引膠帶），帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼，驅動裝置，逆止制動裝置等組成，適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式為：TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ（或YY）型減速器。YZ型軸減速器直接裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊、重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。



TD系列斗式提升機主要特點：
1、提升范圍廣：本系列斗式提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料。
2、密封性好，環境污染少。
3、驅動功率小，采用流入式喂料、誘導式卸料；采用大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。
4、使用壽命長：提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時_物料在喂料、卸料時少有撒落，減少了機械磨損。
5、提升高度高：提升機運行平穩，因此可達到較高的提升高度。
6、運行可靠性高：_的設計原理和制造工藝，_了整機運行的可靠性，無故障時間_2萬小時。



TD系列斗式提升機技術參數表：

說明：1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
　　   2.斗提機料斗用途為:
          淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
          深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。
