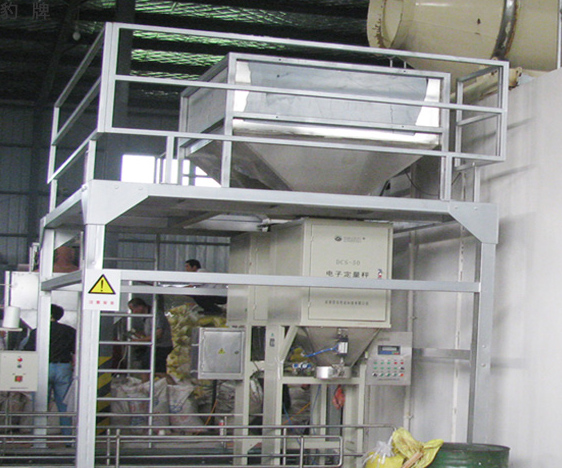

顆粒定量包裝秤主要結構：定量包裝秤由稱重單元、小車、縫包輸送裝置、氣動系統、除塵系統，定量包裝控制儀表等組成。其中影響打包速度和準確度的關鍵部件是稱重單元，它包括儲料倉、閘門、截料裝置、秤體、夾袋裝置、支架、電氣控制裝置等。儲料倉為緩沖式料倉，用于物料儲備并提供一個接近均勻的物料流；閘門位于儲料倉底部，當設備檢修或出現故障時，用于將物料封阻在儲料倉內；截料裝置由截料斗、截料門、氣動元件、補氣門等組成，在稱重過程中提供快、慢兩級給料，其快、慢給料的物料流均可單獨進行調整，從而_定量包裝秤滿足計量的準確度要求和速度要求；補氣門的作用為平衡稱重時系統內的空氣壓差；秤體主要由稱量斗、承重支架和稱重傳感器組成，完成重量到電信號的轉變并傳輸給控制單元；夾袋裝置主要由夾袋機構、氣動元件等組成，作用為夾緊包裝袋，讓稱重完畢的物料全部落入包裝袋；電氣控制裝置由稱重顯示控制器、電氣元器件、控制柜組成，作用為控制系統工作，使整個系統按預先設定的程序，有序工作。
顆粒定量包裝秤功能特點：
1、采用液晶數字顯示簡便直觀，包裝規格連續可調，工作狀態任意變換，操作非常簡單；
2、具有低中高三種種給料方式供選擇，定量準，精度高；
3、具有稱量值設定、存儲、修改等功能；
4、具有置零和自動零點跟蹤功能；
5、具有包裝總重量和袋數累計顯示功能；
6、具有稱量、卸料和夾袋等過程聯鎖控制功能；

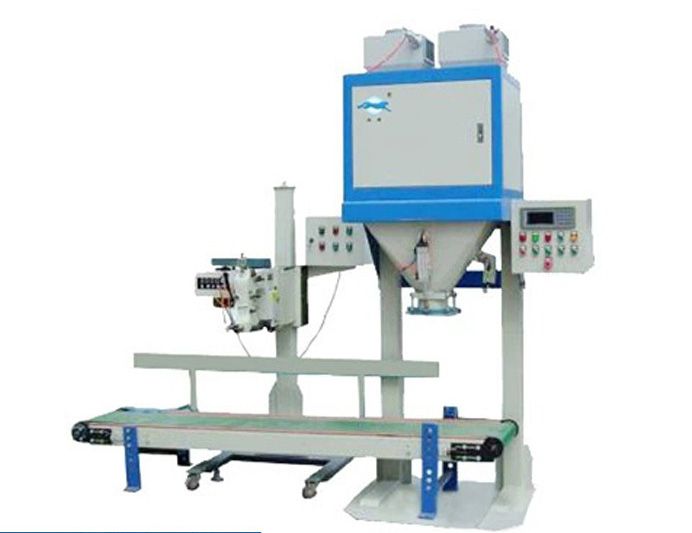

主要部件：
1.起吊環2.牽引桿3.傳感器4.放料斗5.縫包機6.輸送機7.儲料倉8.料位傳感器9.給料機10.稱量斗11.夾袋機12.控制箱13.升降機14.腳輪15.腳踏開關
