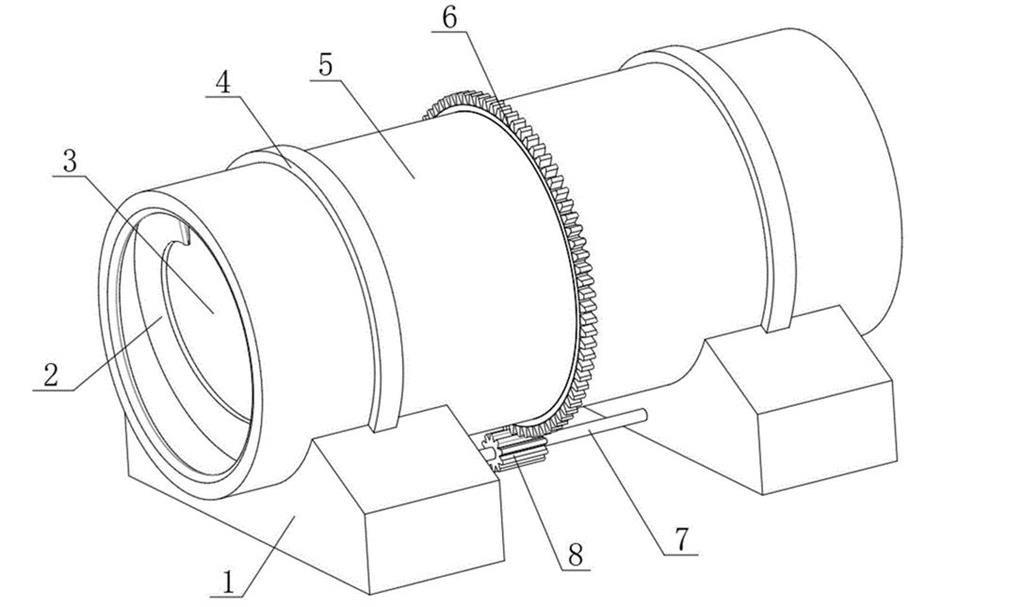

【轉鼓造粒機內部結構】



1 托架部分：轉鼓造粒機整個機體轉動部分都由托架支撐，受力較大。因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的質量控制和特殊的工藝要求，已達到本機所使用的目的。除此外更重要的是固定在架子上的拖輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用防腐、耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。
2 傳動部分：整臺造粒機傳動部分是優為重要的整個機體的工作都有此而行。傳動架均采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO國家免檢產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工作部分，采用尼龍注銷聯接器相咬合傳遞驅動。
3 大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技耐磨材料，使本機使用壽命更長。
4 滾帶：固定于機體兩側，以支撐整個機體。
5 機體部分：整臺復合肥設備造粒機重要的是機體部分，其采用中碳鋼板焊接而成，內置特殊的橡膠襯板或耐酸不銹鋼襯板，實現里自動除疤，脫瘤，取消了傳統的刮刀裝置，并通過嚴格的質量控制和特定的工藝要求，以達到本機所使用的目的。
